閉式冷卻塔工作原理與圖解說明

發布時間: 2020-10-30 10:24:01   點擊:2172



閉式塔工作原理:

它是利用水泵或其他壓力裝置產生的壓力,使從冷凝器、吸收器或工藝設備等出來的溫度較高的水,即冷卻水被輸送到冷卻塔的冷卻盤管中,循環水進入冷卻塔,通過在冷卻塔中的運動以及與風流體接觸而進行熱量的交換,進入冷卻塔后的回水通過安裝在塔內頂部、風道上部的壓力旋流式噴嘴裝置,形成豎直向下高速運動的噴射小水滴顆粒,完成了增大水滴表面積的任務。

水滴在下降過程中還會遇到上升的空氣流,延緩了水粒的下降速度,從而延長了熱交換時間。流體的熱量先傳給銅管內壁,再由內壁傳給銅管外壁,再又外壁傳給噴淋水膜,水膜和空氣形成飽和濕熱蒸汽,熱量由風機排入大氣,一部分水滴被收水器回收,減少噴淋水損失。

當噴淋水減少到一定量時,由浮球閥自動補水,如此這樣循環不斷。此外由于冷卻塔去除了填料裝置而成為了一個空體塔,使得塔內的阻力減小,在風機的作用下,增大了風速和風量,提高了氣水比,從而達到提高降溫效果的目的。

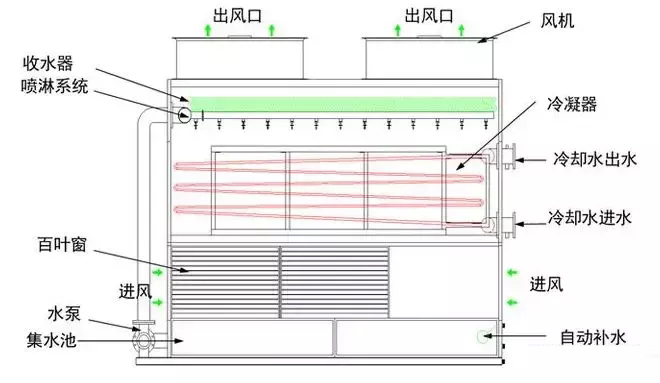

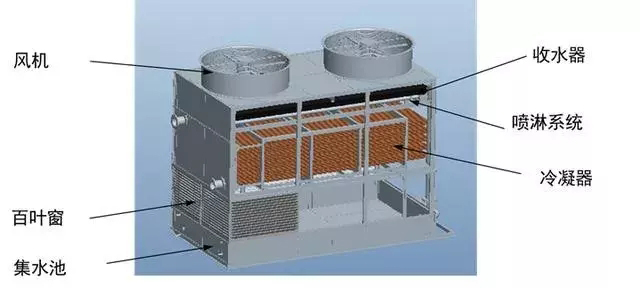

逆流塔結構示意圖:

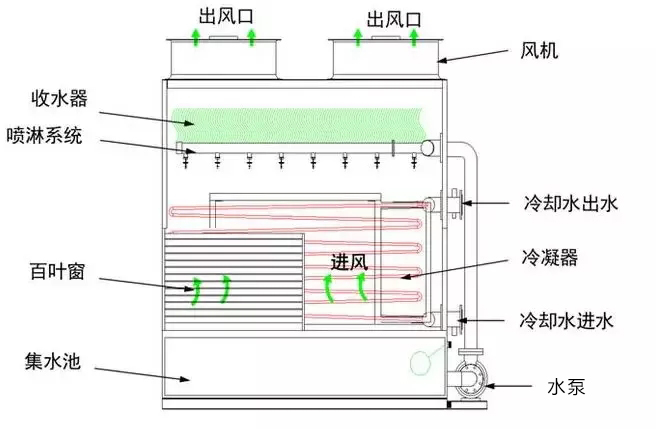

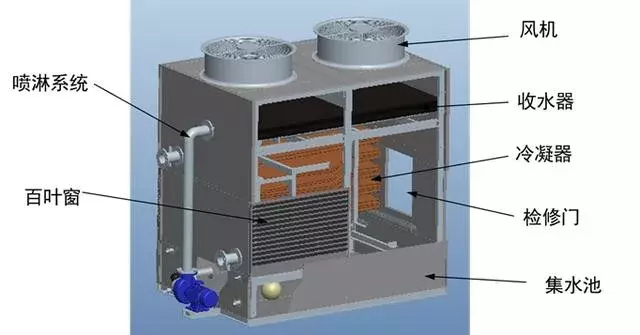

橫流塔結構示意圖:


1、集水池:收集經過換熱盤管以后的水,也為儲存調節水量而用,達到循環節約用水的目的。

2、百葉窗:使用風均勻的進入塔內,使噴淋水不外濺。

3、檢修門:方便維修與后期保養。

4、風機:利用風機將空氣引入塔內,以產生高流速、穩流量的空氣,從而提高了冷卻效率并保證了冷卻效果。

5、收水器:采用高效密集型收水器,以減少冷卻水的循環損失。

6、噴淋系統:使進入塔內的高溫冷卻水盡可能地?cái)U(kuò)大與空氣的接觸表面積,增加水汽之間的熱水交換,將高溫冷卻水的熱量傳給空氣,從而降低冷卻水的溫度,達到水資源重復利用的目的。

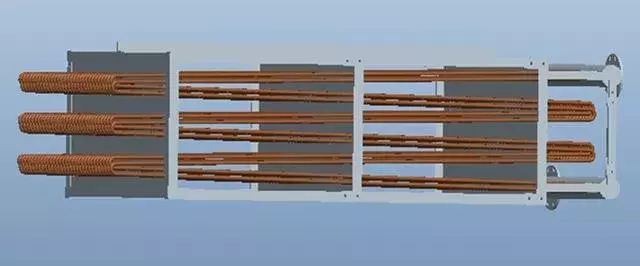

7、冷凝器:冷凝器是冷卻塔的核心部件,其合理的結構尺寸和合理的布置方式將直接影響到整個冷卻塔的換熱效率,也就會影響整個冷卻塔對冷卻水的冷卻能力。冷凝器采用傾斜布置方式有利于冬季排凈冷凝器中的水,防止銅管凍裂;如下圖所示:

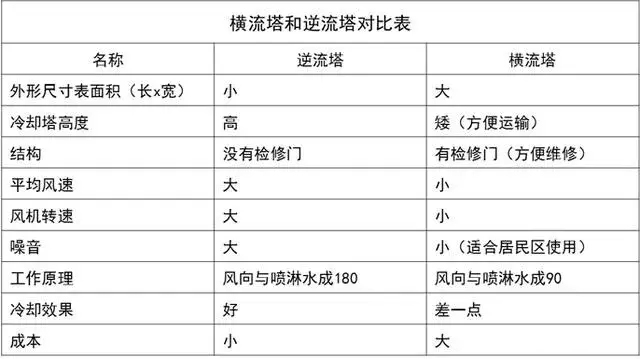

橫流塔與逆流塔做對比:
