閉式冷卻塔內部結構圖和工作原理

發布時間: 2021-06-10 15:21:04   點擊:6764

閉式冷卻塔內部結構圖和工作原理

閉式冷卻塔工作原理:

密閉式冷卻塔,簡稱閉式冷卻塔,(也叫蒸發式空冷器,封閉式冷卻塔)將管式換熱器置于塔內,通過流通的空氣、噴淋水與循環水的熱交換保證降溫效果。由于是閉式循環,其能夠保證水質不受污染,很好的保護了主設備的高效運行,提高了使用壽命。外界氣溫較低時,可以停掉噴淋水系統,起到節水效果。推著國家節能減排政策的實施和水資源的日益匱乏,近幾年密閉式冷卻塔在冶金、航空、電力、化工、機械、石油、食品、塑料、橡膠等等行業得到了廣泛的應用。

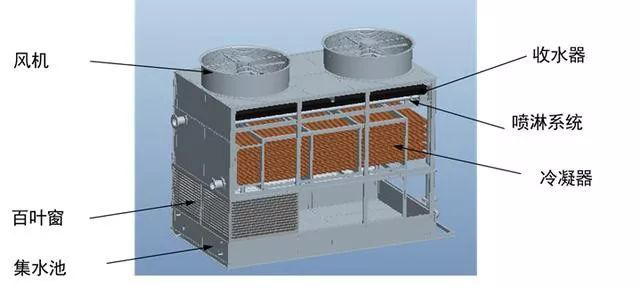

逆流塔結構示意圖:

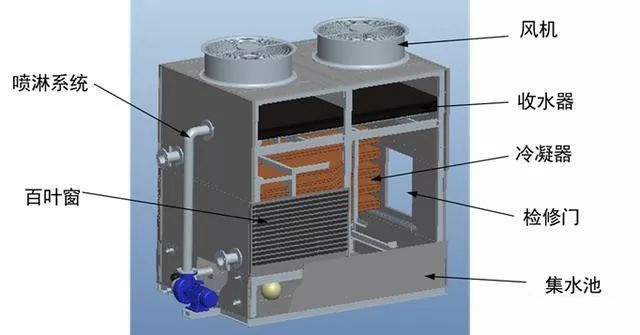

橫流塔結構示意圖:


1、集水池:收集經過換熱盤管以后的水,也為儲存調節水量而用,達到循環節約用水的目的。

2、百葉窗:使用風均勻的進入塔內,使噴淋水不外濺。

3、檢修門:方便維修與后期保養。

4、風機:利用風機將空氣引入塔內,以產生高流速、穩流量的空氣,從而提高了冷卻效率并保證了冷卻效果。

5、收水器:采用高效密集型收水器,以減少冷卻水的循環損失。

6、噴淋系統:使進入塔內的高溫冷卻水盡可能地?cái)U(kuò)大與空氣的接觸表面積,增加水汽之間的熱水交換,將高溫冷卻水的熱量傳給空氣,從而降低冷卻水的溫度,達到水資源重復利用的目的。

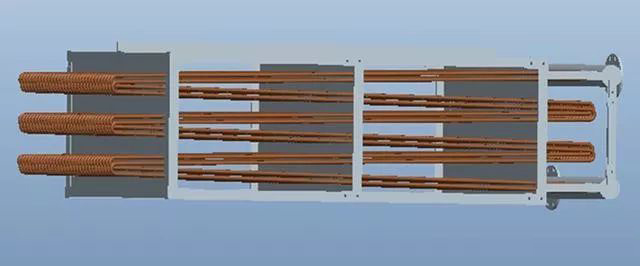

7、冷凝器:冷凝器是冷卻塔的核心部件,其合理的結構尺寸和合理的布置方式將直接影響到整個冷卻塔的換熱效率,也就會影響整個冷卻塔對冷卻水的冷卻能力。冷凝器采用傾斜布置方式有利于冬季排凈冷凝器中的水,防止銅管凍裂;如下圖所示:

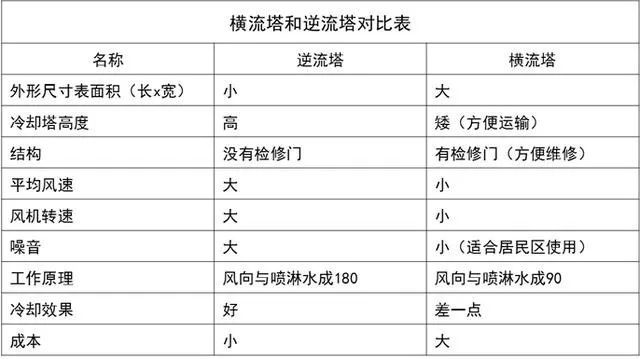

橫流塔與逆流塔做對比:

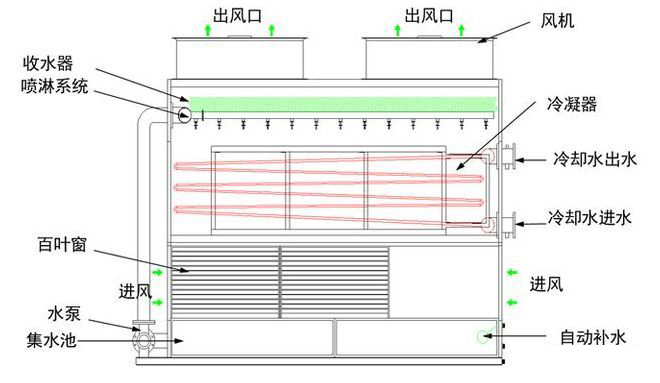

逆流塔工作原理圖:

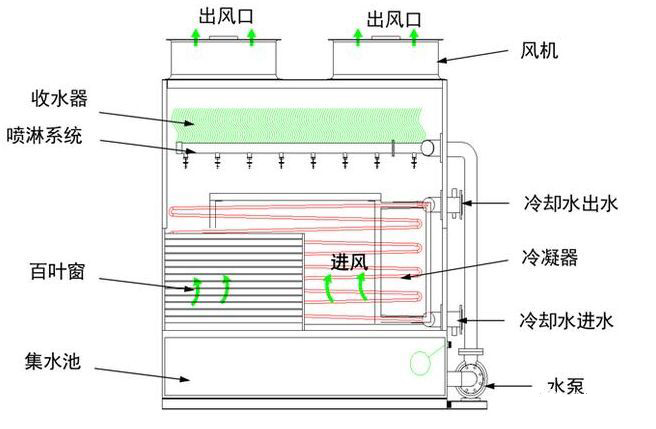

橫流塔工作原理圖:
